Інструкція користувача

Підключення USB Ethernet-адаптера

Моделі з USB-портом підтримують підключення сумісного USB Ethernet-адаптера (продається окремо). Якщо вільних мережевих портів недостатньо, ви можете таким чином додати додатковий порт LAN.

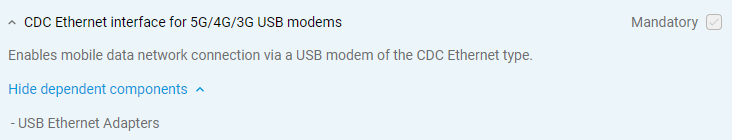

Для підтримки USB Ethernet-адаптерів у маршрутизаторі має бути встановлено два компоненти:

1. Інтерфейс CDC Ethernet для USB-модемів 5G/4G/3G (обов'язковий, батьківський компонент)


2. USB Ethernet-адаптери (залежний компонент)


Примітка

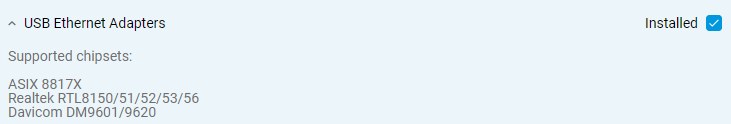

Компонент USB Ethernet-адаптери підтримує підключення адаптерів із такими чіпсетами:

  • ASIX 8817X

  • Realtek RTL8150/51/52/53/56

  • Davicom DM9601/9620

Ми рекомендуємо використовувати адаптери на базі Realtek 8152/53/56, оскільки вони є найбільш універсальними.

Після встановлення необхідних компонентів підключіть адаптер до USB-порту маршрутизатора.

Маршрутизатор автоматично виявить підключений пристрій і, залежно від моделі та використовуваного чіпсета, додасть інформацію про інтерфейс до конфігурації (у файл startup-config.txt). Наприклад:

interface RealtekEthernet0
    description "Realtek USB Ethernet"
    usb device-id 0bda 1a56
    security-level public
    ip address dhcp
    ip dhcp client dns-routes
    ip dhcp client name-servers
    up
interface CdcEthernet0
    description "RTL USB-LAN"
    usb device-id 1a86 e396
    ip address dhcp
    ip dhcp client dns-routes
    ip dhcp client name-servers
    up
interface AsixEthernet0
    description "USB_Ethernet"
    usb device-id 0b95 1790
    security-level public
    ip address dhcp
    ip dhcp client dns-routes
    ip dhcp client name-servers
    up

Ви можете відобразити поточну конфігурацію маршрутизатора в інтерфейсі командного рядка (CLI) за допомогою команди show ru.

Щоб відобразити список усіх інтерфейсів, введіть команду show interface, а потім послідовно натисніть на клавіатурі клавіші Space та Tab.

Після того, як ви переконалися, що інтерфейс створено, вам потрібно об’єднати його з мережевими портами LAN в один сегмент (за замовчуванням це Bridge0). Для цього виконайте відповідні команди. Наприклад:

interface Bridge0 include RealtekEthernet0
system configuration save
interface Bridge0 include CdcEthernet0
system configuration save
interface Bridge0 include AsixEthernet0
system configuration save

Тепер підключіть мережевий пристрій до USB Ethernet-адаптера за допомогою патч-корду. Переконайтеся, що пристрій автоматично отримав IP-адресу від маршрутизатора та має доступ до Інтернету.

Важливо

Підтримка цієї функції не є обов'язковою. Ethernet-адаптери з інтерфейсом USB можна налаштувати лише через інтерфейс командного рядка (CLI) маршрутизатора. Вебінтерфейс маршрутизатора не відображатиме жодної інформації про підключений USB Ethernet-адаптер. Для пристрою, підключеного через цей адаптер, у Списках клієнтів не відображатиметься інформація про швидкість підключення або номер порту.

Можливе незначне зниження максимальної швидкості від зазначеної в специфікаціях адаптера, оскільки трафік, що проходить через USB Ethernet-адаптер, не матиме апаратного прискорення від маршрутизатора, а обробка трафіку в цьому випадку буде програмною.

Обговорення роботи маршрутизатора з USB Ethernet-адаптерами доступне на форумі за адресою forum.keenetic.com. Усі коментарі, пропозиції та запитання слід розміщувати в розділі Community Support & Knowledge Exchange.
