Розглянемо приклад налаштування вибіркової маршрутизації до сайту через резервне підключення Резервний Інтернет-провайдер, коли підключення до Інтернету забезпечується основним підключенням Основний Інтернет-провайдер.

У нашому прикладі маршрутизатор використовує підключення Резервний Інтернет-провайдер та Основний Інтернет-провайдер, але у вас можуть бути інші інтерфейси та підключення (наприклад, Ethernet, DSL, модем, бездротовий Інтернет-провайдер, PPPoE, VPN тощо).

У цій статті ми покажемо, як налаштувати маршрутизацію до whatismyipaddress.com через резервне підключення.

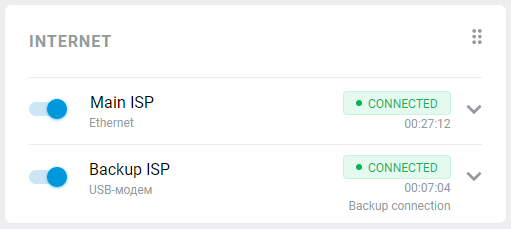

1. Перевірте, що підключення Резервний Інтернет-провайдер активне і знаходиться в стані Підключено:

2. За допомогою утиліти nslookup дізнаємось, на яку IP-адресу в Інтернеті перетворюється доменне ім'я whatismyipaddress.com:

C:\Users\User> nslookup whatismyipaddress.com

Неавторитетна відповідь:
Адреса: 104.16.155.36

3. За допомогою утиліти tracert (у Windows) визначте маршрут IP-пакета від початкового вузла клієнта до кінцевого вузла сервера.

Стандартна передача ICMP-пакетів до вузла whatismyipaddress.com [104.16.155.36] в tracert:

C:\Users\User> tracert whatismyipaddress.com

Трасування маршруту до whatismyipaddress.com [104.16.155.36]
з максимальною кількістю стрибків 30:

  1     1 мс     1 мс     1 мс  192.168.201.1
  2     2 мс     1 мс     1 мс  192.168.8.1
  3     2 мс     2 мс     2 мс  EMEA.Germany.5504.IP1.regusnet.com [217.110.233.97]
  4     2 мс     2 мс     7 мс  hosting-240.43.rev.fr.colt.net [213.41.43.240]
  5     2 мс     2 мс     2 мс  193.114.169.141
  6    31 мс     30 мс    4 мс  de-cix-frankfurt.as13335.net [80.81.193.129]
  7     3 мс     7 мс     4 мс  172.70.248.5
  8     3 мс     3 мс     3 мс  104.16.155.36

Після завершення трасування ми бачимо, що IP-пакет маршрутизується через сервери основного інтернет-провайдера Основний Інтернет-провайдер (починаючи з третього стрибка) до whatismyipaddress.com [104.16.155.36].

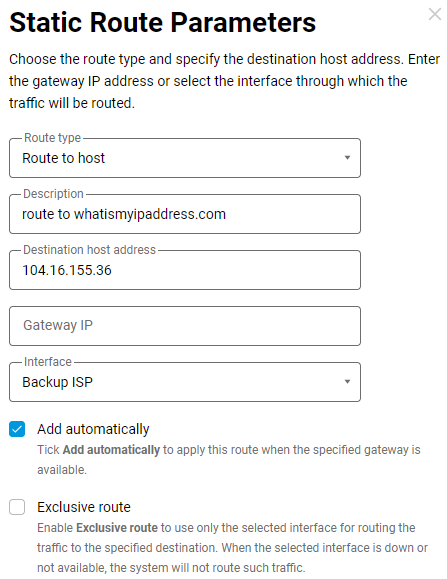

4. Створіть статичний маршрут до IP-адреси 104.16.155.36 домену whatismyipaddress.com в налаштуваннях маршрутизатора:

У Параметрах статичного маршруту виберіть:

— Тип маршруту: Маршрут до хоста;

— Адреса хоста призначення: 104.16.155.36 (це адреса домену whatismyipaddress.com);

— Інтерфейс: назва інтерфейсу, через який буде здійснюватися маршрутизація (у нашому прикладі це Резервний Інтернет-провайдер).

5. Перевірте маршрут IP-пакета від початкової IP-адреси клієнта до кінцевої IP-адреси домену whatismyipaddress.com:

C:\Users\User> tracert whatismyipaddress.com

Трасування маршруту до whatismyipaddress.com [104.16.155.36]
з максимальною кількістю стрибків 30:

1 <1 ms <1 ms <1 ms 192.168.1.1
2 48 ms 49 ms 48 ms 10.15.0.0
3 48 ms 50 ms 49 ms vss-xx-yy.fr.eu [5.39.47.47]
4 49 ms 49 ms 49 ms 10.117.81.26
5 49 ms 49 ms 48 ms 10.173.16.108
6 148 ms 50 ms 49 ms 10.195.64.0
7 53 ms 53 ms 53 ms par-th2-sbb2-nc4.fr.eu [54.36.50.226]
8 52 ms 52 ms 52 ms 10.215.2.85
9 56 ms 53 ms 53 ms cloudflare.as1338.fr.eu [54.36.50.29]
10 54 ms 53 ms 53 ms 172.71.124.2
11 53 ms 53 ms 53 ms 104.16.155.36

Після завершення трасування ми бачимо, що IP-пакет тепер маршрутизується через Резервний Інтернет-провайдер (починаючи з третього стрибка) до вузла whatismyipaddress.com [104.16.155.36].

У ланцюжку стрибків ми бачимо зміну IP-адрес провайдера, які відрізняються від наведених у пункті 3 цієї статті.
