Розширене налаштування мережевого захопленняі
Важливо
У цій статті надано додаткову інформацію про налаштування захоплення мережевих пакетів для досвідчених користувачів.
При роботі з модулем Захоплення мережевих пакетів доступні наступні функції:
При проходженні великих обсягів мережевого трафіку деякі пакети можуть бути відкинуті, оскільки маршрутизатор не встигатиме їх обробити. Тому рекомендується використовувати фільтри, вказувати напрямки захоплення та обмежувати сторонній трафік під час збору діагностики.
Запис файлу відбувається циклічно. При перевищенні вказаного розміру початок запису стирається, а в кінець файлу поступово додається нова інформація.
Далі ми детальніше розглянемо налаштування захоплення пакетів.
З'єднання — інтерфейс, для якого виконується захоплення пакетів. Зазвичай, якщо виникають проблеми з маршрутизатором, необхідно збирати трафік з активного підключення до Інтернету (це може бути WAN-інтерфейс інтернет-провайдера або підключення через USB-модем). Якщо для підключення до інтернет-провайдера використовується тунельне з’єднання (PPTP, L2TP, PPPoE), трафік необхідно збирати з цього інтерфейсу. У разі проблем із проходженням трафіку або переадресацією портів рекомендується збирати трафік як з WAN-інтерфейсу (наприклад, інтернет-провайдера), так і з інтерфейсу домашньої мережі.
Місце зберігання — вказує місце для збереження файлу у форматі Wireshark (розширення *.pcapng), що містить захоплені пакети. Якщо вибрано зовнішній USB-накопичувач, з’являється додаткове поле Тека зберігання, де необхідно вказати шлях до папки на зовнішньому USB-накопичувачі. Якщо вибрано Внутрішня пам'ять, файл буде збережено у внутрішній пам’яті маршрутизатора. Якщо до маршрутизатора підключено зовнішній USB-накопичувач із достатнім об’ємом вільної пам’яті (принаймні стільки ж, скільки й внутрішньої), рекомендується використовувати його, щоб забезпечити збереження більшого обсягу корисної інформації.
Розмір буфера — встановлює розмір буфера для тимчасового зберігання пакетів у бібліотеці захоплення (або ядрі, залежно від платформи). Мінімальне значення — 64 КБ, максимальне — [розмір оперативної пам'яті в КБ]/16. Наприклад, для моделі KN-1711 максимальний розмір буфера може становити 128*1024/16 = 8192 КБ. Рекомендується встановити максимально можливе значення для конкретної моделі, щоб зібрати найповніший дамп пакетів.
Максимальний розмір файлу — максимальний розмір вихідного файлу із захопленими пакетами. Розмір вказується в кілобайтах. Якщо цей параметр встановлено, захоплення виконується в кільцевому буфері та зберігається у вихідний файл наприкінці сеансу захоплення. Цей параметр потрібен для пристроїв, які не мають USB-накопичувача. Мінімальне значення — 64 КБ, максимальне — [розмір оперативної пам'яті в КБ]/16. Наприклад, для моделі KN-1711 максимальний розмір буфера може становити 128*1024/16 = 8192 КБ.
Максимальний розмір пакета — вказує максимальний обсяг даних, який буде збережено з отриманого кадру. Параметр завжди повертає налаштоване значення. Значення за замовчуванням — 1518, допустимий діапазон — [1...16380].
Тип трафіку, що захоплюється — визначає, який тип трафіку буде захоплюватися (вхідний/вихідний/обидва). Значення за замовчуванням — Вхідний та вихідний. Вибране налаштування завжди зберігається в конфігурації.
Фільтр захоплення — вказує рядок, що описує фільтр пакетів у форматі фільтра пакетів Berkeley. Синтаксис фільтра такий самий, як і в Wireshark.
Приклади використання фільтрів:
ip host x.x.x.x — фільтр, який захоплює лише пакети з адресою x.x.x.x
tcp dst port 80 — фільтр, який захоплює лише пакети HTTP (порт призначення tcp 80)
ip proto \icmp — фільтр, який захоплює лише запити ICMP (ping)
udp port 53 — фільтр, який захоплює запити та відповіді, якими обмінюються з DNS-сервером
udp port 67 or udp port 68 or arp — фільтр, що фіксує обмін запитами DHCP та ARP
Тайм-аут — встановлює значення тайм-ауту під час читання пакета з інтерфейсу, в мілісекундах. Завжди повертає налаштоване значення. Значення за замовчуванням — 1000. Допустимий діапазон — [10...10000].
Нерозбірливий режим — вмикає логіку для запису всіх пакетів, включно з тими, що не призначені для вибраного інтерфейсу. У звичайному режимі такі пакети відкидаються.
Наприклад, розглянемо захоплення мережевих пакетів з ПК у домашній мережі для відстеження запитів ICMP між цим ПК та ресурсом в Інтернеті. У цьому випадку захоплення пакетів слід виконувати з інтерфейсу Домашньої мережі та зовнішнього (WAN) інтерфейсу маршрутизатора, підключеного до Інтернету (у нашому прикладі це інтерфейс інтернет-провайдера).
IP-адреса ПК в локальній мережі — 192.168.4.34, а IP-адреса на WAN-інтерфейсі інтернет-провайдера — 46.72.188.17
Інтернет-ресурс, на який ми надсилаємо ping-запити, — 8.8.8.8 (у нашому прикладі це публічний DNS-сервер Google).
Необхідно створити два фільтри (для інтерфейсів Домашня мережа та Інтернет-провайдер):

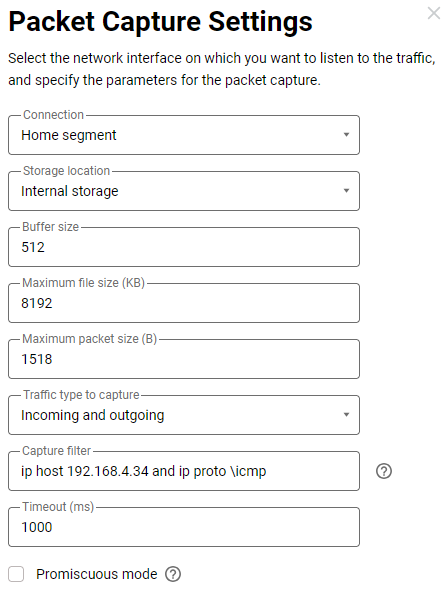

1. У локальній мережі потрібно фільтрувати пакети з IP-адресою 192.168.4.34 за протоколом ICMP.
Фільтр буде таким: ip host 192.168.4.34 and ip proto \icmp

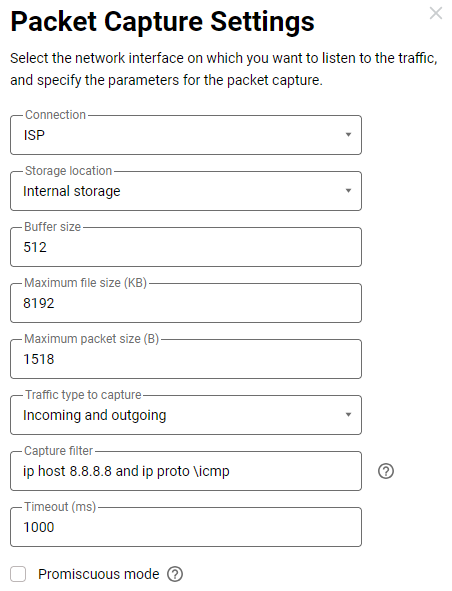

2. На WAN-інтерфейсі потрібно фільтрувати пакети за IP-адресою 8.8.8.8, на яку ПК локальної мережі надсилає запити ICMP, та за протоколом ICMP.
Фільтр буде таким: ip host 8.8.8.8 and ip proto \icmp

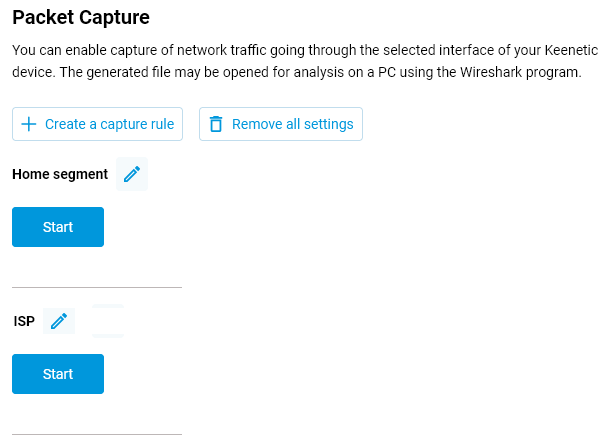

В результаті буде створено два правила, які потрібно увімкнути, натиснувши кнопку Start.
Після запуску захоплення мережевого трафіку маршрутизатор почне збирати пакети, які відповідають зазначеним фільтрам. Коли модуль запущено, потрібно з комп’ютера в локальній мережі надіслати ping-запит на вказаний інтернет-ресурс:
ping 8.8.8.8 -t
Після кількох спроб ping (вдалих чи невдалих) зупиніть захоплення пакетів, натиснувши кнопку Stop. Щоб переглянути файл *.pcapng, скористайтеся аналізатором мережевого трафіку Wireshark.
Важливо
При зверненні до нашої служби технічної підтримки, крім файлу дампа мережевого трафіку (*.pcapng), отриманого в результаті захоплення пакетів, необхідно надати системний файл self-test.txt. Збережіть його відразу після виконання захоплення пакетів. Інформація в одному файлі *.pcapng без self-test.txt буде марною, оскільки тільки з дампів неможливо визначити, за яких умов виконувалося захоплення пакетів.
