Апаратна TDR діагностика кабелю Ethernet
Починаючи з версії KeeneticOS 3.7, доступна апаратна TDR-діагностика кабелів Ethernet. Функція працює на вбудованих 8-портових комутаторах серії RTL8370. Вона підтримує діагностику на портах LAN і не працює на порту WAN (синьому). Проте, якщо ви налаштуєте порт LAN як порт WAN, то діагностика на цьому порту все одно підтримується.
У моделі Keenetic KN-1811 апаратна TDR-діагностика працює лише на високошвидкісному мережевому порту 2,5 Гбіт/с.
TDR(Time Domain Raflectometer) — засіб для виявлення несправностей кабельних ліній методом рефлектометрії. Тест TDR допомагає визначити природу проблеми та приблизну довжину кабелю Ethernet вита пара.

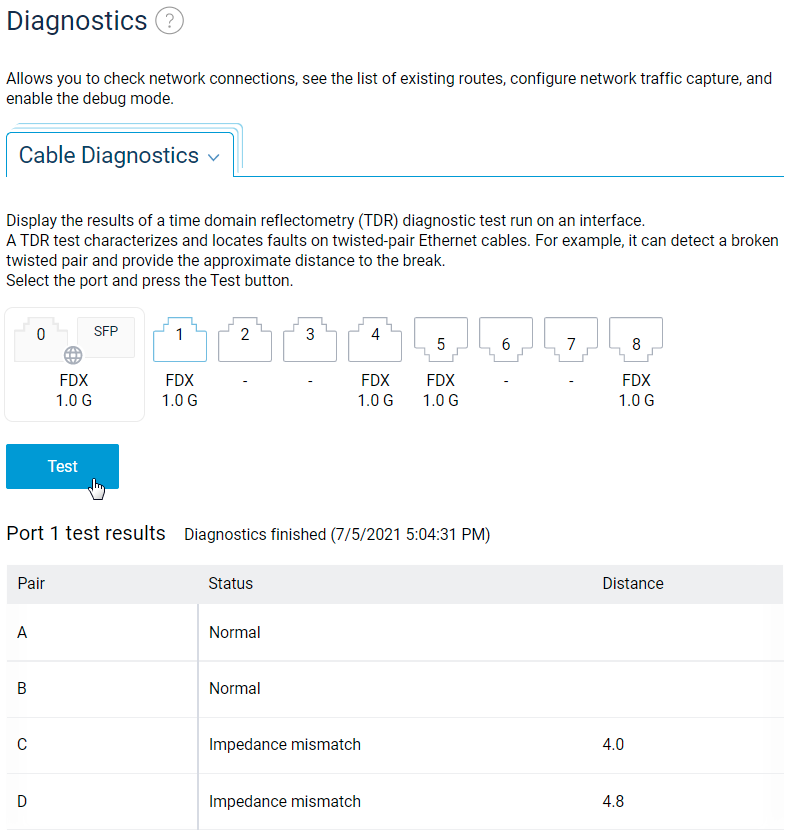

У вебінтерфейсі роутера перейдіть до меню Діагностика, виберіть порт у вкладці Діагностика кабелю і натисніть кнопку Тест. Результати діагностичного тесту імпульсної рефлектометрії (TDR) для вибраного інтерфейсу будуть показані нижче.
Тестові статуси:
Нормальний— Пара підключена, проблем не виявлено;
Не з'єднано— Немає контакту з кінцевим пристроєм. Це може свідчити про непідключений кабель; несправний або низькошвидкісний порт на термінальному пристрої; або обрив провідників пари;
Закорочено— Вита пара замкнута накоротко;
Невідповідність імпедансу— Можливі причини невідповідності імпедансу: вита пара неправильно обжата (переплутані провідники); пошкоджені провідники пари; несправний роз'єм на кінці кабелю;
Немає сигналу— Інший кінець пари підключено до порту з вимкненим живленням. Зазвичай це означає, що з самою парою немає проблем;
Відстань— Відстань до розриву в метрах. Якщо в парі не виявлено проблем, це значення є
0.

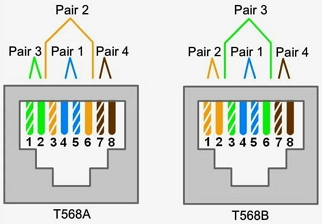

Виті пари A, B, C, D еквівалентні 1, 2, 3, 4:
Важливо
Зверніть увагу на наступні моменти:
— Коли кінцевий пристрій, підключений до маршрутизатора, знаходиться в активному стані (порт увімкнений і працює), а статус тесту відображається як Нормальний, довжина кабелю не буде визначена. Щоб визначити відстань (довжину кабелю), ви повинні, наприклад, витягнути кабель з порту кінцевого пристрою, імітуючи обрив кабелю, і запустити тест знову.
— Діагностика кабелю також підтримується на агрегованих портах.
— Під час діагностики одного порту зв’язок із кінцевими пристроями на інших портах не переривається.
