Інструкція користувача

Mesh Wi-Fi-система

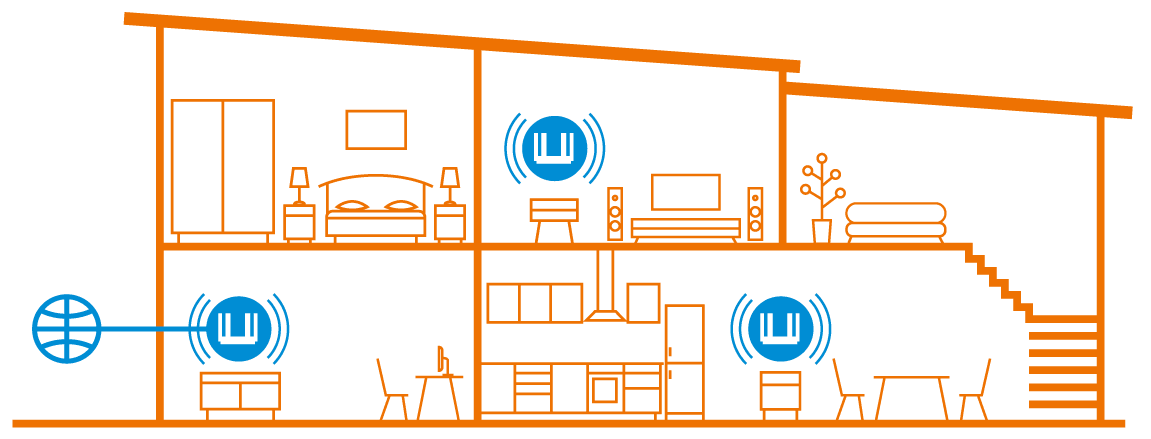

Коли вам потрібно розширити покриття Wi-Fi у великій квартирі, заміському будинку або невеликому офісі, ви можете додати декілька пристроїв у якості розширювачів Wi-Fi до наявного маршрутизатора Keenetic. Підключіть їх через Ethernet для максимальної продуктивності або через Mesh Wi-Fi без прокладання кабелів. Пристрої Keenetic, що входять до Wi-Fi-системи, утворюють мережу з безшовним роумінгом 802.11k/r/v та централізованим керуванням з контролера Wi-Fi-системи (Keenetic головний маршрутизатор).

Для отримання додаткової інформації дивіться статтю Що таке Wi-Fi система?.

Примітка

Слово Розширювач означає пристрій Keenetic в універсальному режимі роботи: Ретранслятор + Точка доступу, який додається до Wi-Fi-системи.

Залежно від способу підключення (кабелем або через Wi-Fi), пристрій автоматично визначає потрібний режим роботи. Якщо розширювач підключено до наявної мережі за допомогою кабелю Ethernet — використовується режим Точки доступу; якщо розширювач підключено через Wi-Fi — використовується режим Ретранслятора.

Пристрій Keenetic можна використовувати як маршрутизатор, так і як розширювач. У деяких моделях режим роботи вибирається простим перемикачем на корпусі, в інших — через його вебінтерфейс.


Підтримка Mesh Wi-Fi (бездротового підключення розширювача) була додана до всіх дводіапазонних моделей 2,4/5 ГГц (Carrier, Speedster, Skipper, Hero, Titan) у KeeneticOS 3.1.

Моделі Buddy можуть працювати лише як розширювачі.

Прихована точка доступу (wireless backhaul (бездротова транспортна мережа), SSID 'afb6450c906294c87fd6619c8f' чи подібний) була додана до всіх дводіапазонних пристроїв, підключених до Wi-Fi-системи, і призначена для зв'язку вузлів Wi-Fi системи між собою.

Починаючи з версії KeeneticOS 3.3.1, також можливе підключення через wireless backhaul в діапазоні 2,4 ГГц.

Важливо

Технологія Mesh Wi-Fi працює на пристроях Keenetic у режимі Розширювача.

Бездротові з'єднання між дводіапазонними розширювачами встановлюються тільки в діапазоні 5 ГГц. Це пов'язано з поточними можливостями драйверів Wi-Fi. На даний момент це є обмеженням архітектури Mesh Wi-Fi-системи.

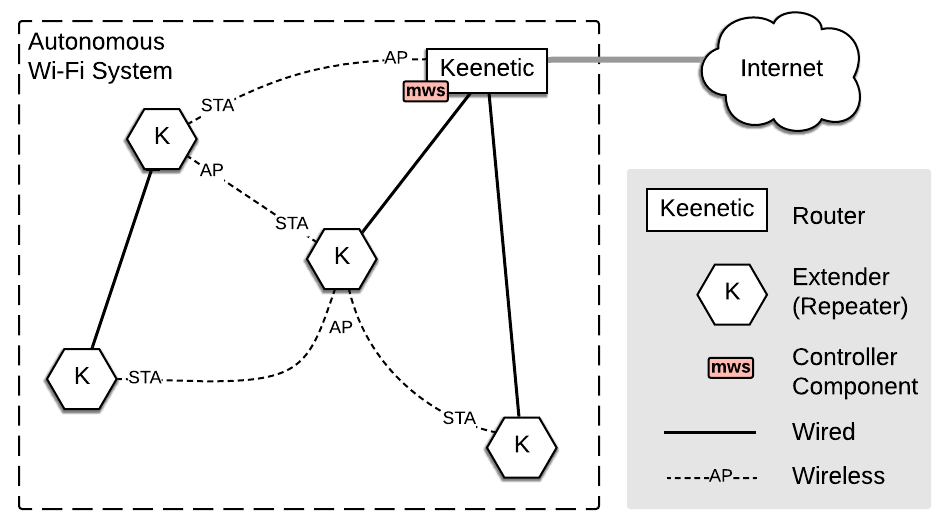

Розширювач можна підключити одночасно через кабель Ethernet і мережу Wi-Fi. У цьому випадку кабельне з'єднання матиме пріоритет. Якщо кабель буде від'єднано або зв'язок з контролером буде втрачено, розширювач встановить з'єднання Wi-Fi (це перемикання займає близько однієї хвилини). Щоб відбулося перемикання, на контролері має бути ввімкнено бездротову транспортну мережу.

Варіанти підключення Keenetic Mesh Wi-Fi-розширювача детально показані в інструкції Підключення розширювачів до Mesh Wi-Fi системи.

Корисну додаткову інформацію можна знайти в статтях:

Технічний опис

Усі вузли, що працюють у режимі Ретранслятора/Розширювача та підключені контролером Wi-Fi, автоматично налаштовують інтерфейс WifiMaster1/WifiStation0 для підключення до прихованого SSID. Цей транспортний канал використовує 4-адресний формат заголовків Wi-Fi, подібний до WDS, що містить адресу одержувача [RA], адресу відправника [TA], адресу джерела [SA] та адресу призначення [DA], тобто адреси проміжних бездротових вузлів та кінцевих точок локальної мережі.


Домашній, гостьовий та інші сегменти мультиплексуються в бездротових з'єднаннях так само, як і в дротових, — за допомогою VLAN 802.1q.

У кожному сегменті ввімкнено протокол STP для забезпечення оптимального вибору каналу зв’язку між розширювачами. Перевага надається дротовим з'єднанням. Коли розширювач під’єднаний кабелем, бездротове з’єднання все одно встановлюється. Проте передача даних через інтерфейс STA блокується на рівні моста, доки під'єднано кабель.


При ввімкненні розширювач вибирає оптимальну точку доступу на основі потужності її сигналу та метрики (відстані до контролера), що передається в пакеті Probe response. Метрика обчислюється зі значення root_path_cost STP. Таким чином бездротовий розширювач може визначити, чи підключена точка доступу до контролера і як далеко вона знаходиться. Сам контролер передає метрику, що дорівнює одиниці.

Підказка

Якщо розширювач підключений через проміжний комутатор, комутатор повинен повністю прозоро передавати трафік рівня L2. Wi-Fi-система використовує протокол STP, і якщо комутатор підтримує MSTP / RSTP / STP, ці налаштування мають бути вимкнені на портах, що використовуються Wi-Fi-системою.

Команда show mws member в CLI показує інформацію про підключення для кожного розширювача:

  • ідентифікатор батьківського пристрою;

  • інтерфейс підключення;

  • відстань до контролера.

Наприклад:

[
  {
    "cid": "9942687c-3e81-11e7-8489-0da3593493fa",
    "model": "Titan (KN-1810)",
    "mac": "50:ff:20:00:00:3a",
    ...
    "backhaul": {
      "uplink": "WifiMaster1/WifiStation0",
      "bridge": "8000.50:ff:20:00:01:0e",
      "cost": 50
  }
 },
 {
    "cid": "e5da6c72-e60d-11e8-8000-e975d199df10",
    "model": "Titan (KN-1810)",
    "mac": "50:ff:20:00:01:11",
    ...
    "backhaul": {
      "uplink": "WifiMaster1/WifiStation0",
      "bridge": "e000.50:ff:20:00:00:3a",
      "cost": 100
  },
 ...

Префікс 8000 означає, що батьківським пристроєм є контролер, а e000 — що батьківським пристроєм є розширювач.

При розрахунку метрики root_path_cost залежно від типу підключення до батьківського пристрою використовуються наступні константи:

  • 4 — порт SFP

  • 5 — порт GigabitEthernet

  • 19 — порт FastEthernet

  • 50 — Wi-Fi 5 ГГц

  • 124 — Wi-Fi 2,4 ГГц

Фактична швидкість, дуплекс і якість зв'язку не враховуються. Потужність сигналу Wi-Fi використовується лише при виборі найкращої точки для підключення до прихованого SSID.

У наведеному вище прикладі два розширювачі підключені один за одним через Wi-Fi на частоті 5 ГГц, тому вартість останнього становить 50+50=100.

Примітка

Починаючи з версії KeeneticOS 4.1, була додана команда mws stp priority, що дозволяє встановити пріоритет контролера. Він обов'язково повинен стати кореневим вузлом в STP.

Приклад команди:

mws stp priority 16384
system configuration save
