KeeneticOS дозволяє налаштувати параметри DHCP. Це налаштування доступне лише через інтерфейс командного рядка (CLI) маршрутизатора. Він дозволяє налаштувати такі параметри:

Конфігурація для всього DHCP-сервера:

(config)> ip dhcp pool {name} option

Usage template:
 option ({2..254} hex {data}) | ({2..254} ascii {data}) | (4 {address[,address]*}) | (6 {address[,address]*}) | (42 {address[,address]*}) | (44 {address[,address]*}) | (26 {mtu}) | (121 {address/{0..32},gateway},*) | (249 {address/{0..32},gateway},*)

Конфігурація для певного class id:

(config)> ip dhcp pool _WEBADMIN class test
(config-dhcp-pool-class)> option

Usage template:
 option ({2..254} hex {data}) | ({2..254} ascii {data}) | (4 {address[,address]*}) | (6 {address[,address]*}) | (42 {address[,address]*}) | (44 {address[,address]*}) | (26 {mtu}) | (121 {address/{0..32},gateway},*) | (249 {address/{0..32},gateway},*)

Продемонструймо роботу параметрів DHCP на прикладі параметра 121 (розповсюдження статичних маршрутів через DHCP). Для цього ми налаштуємо розподіл маршрутів у підмережах 192.168.0.0/24 та 192.168.10.0/24 через шлюз 192.168.222.2 для всіх клієнтів DHCP, а в підмережах 192.168.1.0/24 та 192.168.11.0/24 через шлюз 192.168.222.3 для клієнтів DHCP з class id test.

Конфігурація виглядатиме так:

(config)> ip dhcp pool _WEBADMIN_HOME option 121 ascii 192.168.0.0/24,192.168.222.2,192.168.10.0/24,192.168.222.2
(config)> ip dhcp class test
(config-dhcp-class)> option 60 ascii "MSFT 5.0"
(config-dhcp-class)> exit
(config)> ip dhcp pool _WEBADMIN_HOME class test
(config-dhcp-pool-class)> option 121 ascii 192.168.1.0/24,192.168.222.3,192.168.11.0/24,192.168.222.3
(config-dhcp-pool-class)> exit
(config)> system configuration save

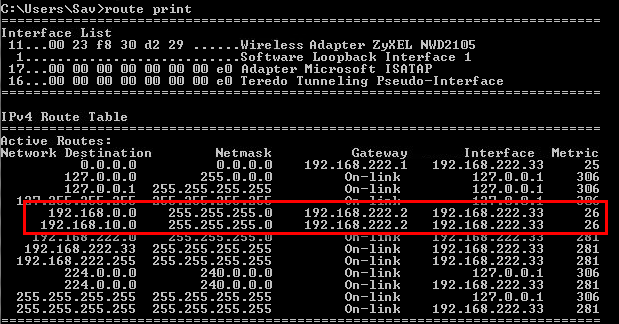

Тепер під’єднаймо клієнта, у якого не вказано class id, і подивімося, які маршрути він отримає. Після отримання IP-адреси виконайте команду route print у командному рядку ОС Windows:

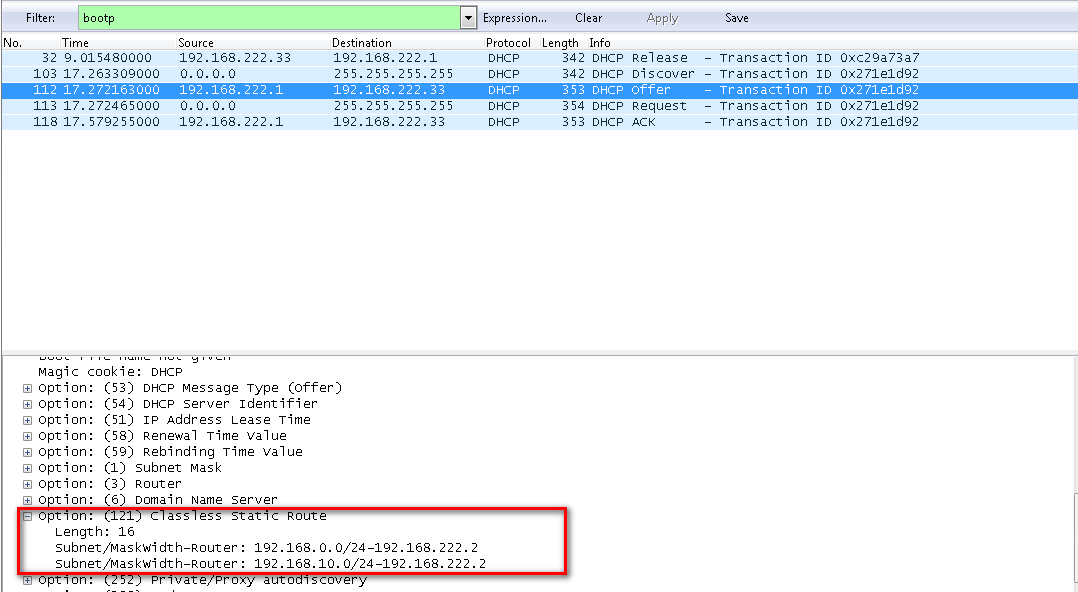

Також у дампі мережевих пакетів під час обміну даними між клієнтом DHCP та сервером DHCP можна побачити, що сервер передає цю інформацію в полі option:

Далі призначимо class id клієнту і подивимося, що він отримає. Для Windows class id встановлюється за допомогою команди ipconfig:

ipconfig /setclassid "wlan" test

де wlan — назва мережевого підключення.

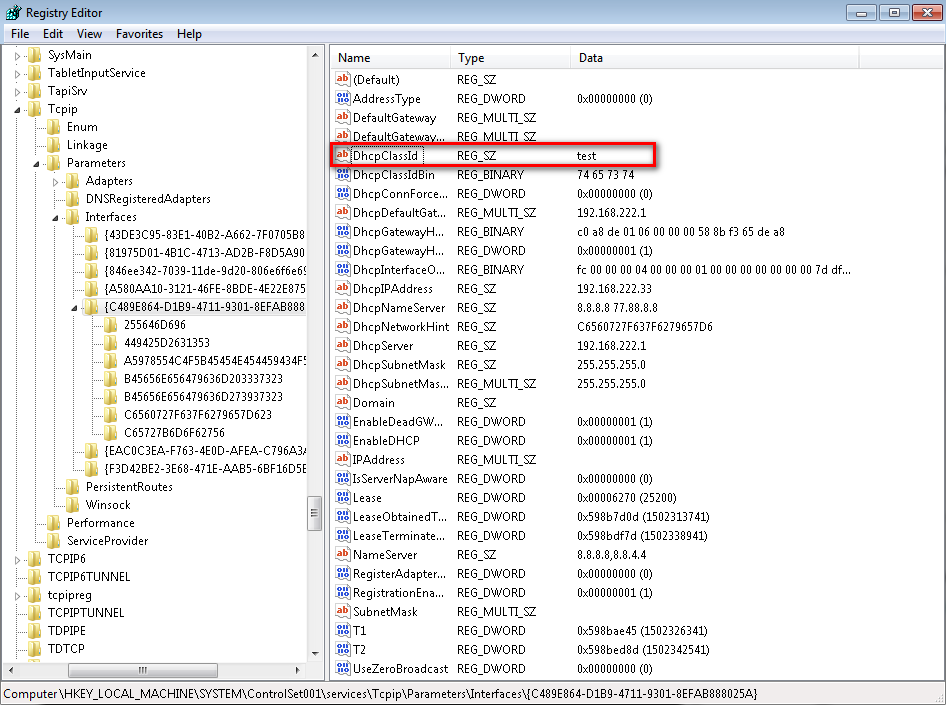

Поточний class id клієнта DHCP зберігається в реєстрі Windows у вигляді звичайного тексту і знаходиться за таким шляхом: Computer\HKEY_LOCAL_MACHINE\SYSTEM\ControlSet001\Services\Tcpip\Parameters\Interfaces для кожного інтерфейсу. Шуканий параметр називається DhcpClassId і має тип REG_SZ.

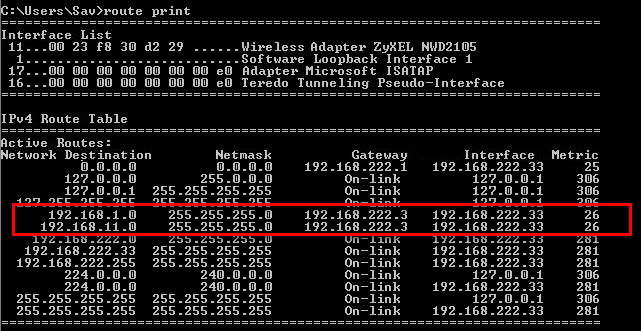

Після отримання IP-адреси виконайте команду route print у командному рядку Windows:

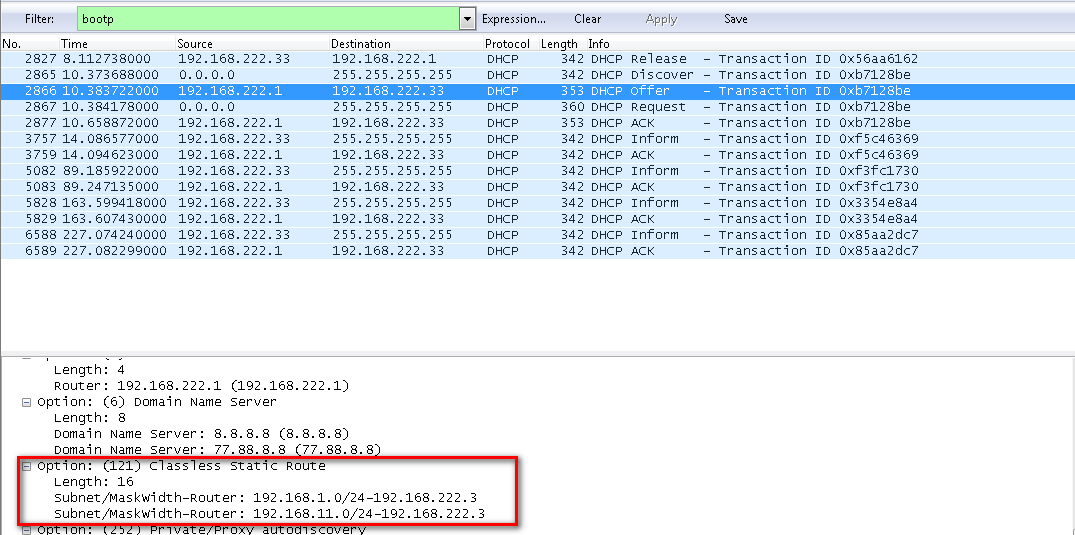

Також у дампі мережевих пакетів під час обміну даними між клієнтом DHCP та сервером DHCP можна побачити, що сервер передає цю інформацію в полі option:

Ви можете видалити клас за допомогою команди:

(config)> no ip dhcp class test

Усі параметри для цього класу в налаштуваннях усіх серверів DHCP також буде видалено.

Також можна видалити певний параметр у класі:

(config)> ip dhcp pool _WEBADMIN_HOME class test
(config-dhcp-pool-class)> no option 121 ascii 192.168.1.0/24,192.168.222.3,192.168.11.0/24,192.168.222.3

Ви можете видалити всі параметри для певного класу в межах одного DHCP-сервера:

(config)> ip dhcp pool _WEBADMIN_HOME no class test

Загальний параметр (не для класу) можна видалити так:

ip dhcp pool _WEBADMIN_HOME no option 121 ascii 192.168.0.0/24,192.168.222.2,192.168.10.0/24,192.168.222.2

Додаткову інформацію про налаштування параметра DHCP 15 (Доменне ім'я DNS) наведено у статті Налаштування опції DHCP 15.
