Відповідь: Mesh Wi-Fi система — це технологія підключення роутерів Keenetic до однієї безшовної мережі у вашому домі чи офісі з централізованим керуванням, моніторингом і можливістю перемикання клієнтів між точками доступу за стандартами 802.11r/k/v (безшовний роумінг Wi-Fi). Додаткові роутери Keenetic в режимі ПРозширюва використовуються для розширення мережі. У Mesh Wi-Fi системі розширювачі можуть підключатися до Головного роутера через кабель Ethernet або через Wi-Fi (без використання дротів). Для отримання додаткової інформації дивіться наші статті:

Відповідь: Mesh Wi-Fi працює на усіх актуальних Keenetic моделях (з індексом KN-XXXX та KeeneticOS версії 3.1+).

Для організації Wi-Fi системи достатньо двох пристроїв. Один роутер повинен виконувати роль Головного роутера — Контролера Wi-Fi системи, а до нього підключається додатковий пристрій у режимі Розширювачч. Будь-яка модель може бути Головним роутером або Розширювачем.

Додаткову інформацію можна знайти в статті:

Відповідь: Перевагами нашого рішення є:

Відповідь: Так, Розширювачі можна підключити до Контролера не тільки по кабелю, але й через Wi-Fi, використовуючи технологію Mesh. Детальний приклад наведено у статті:

При підключенні кількох Розширювачів через Wi-Fi дотримуйтеся топології «зірка». Ви також можете використовувати «ланцюгове» підключення Розширювачів послідовно, але в цьому випадку на кожній ланці буде падіння швидкості з’єднання.

Відповідь: Ви можете додати до Wi-Fi системи скільки завгодно Розширювачів, розширюючи мережу Wi-Fi на будь-яку відстань в межах однієї локальної мережі. Але це стосується мережі з дротовим способом підключення Розширювачів.

При підключенні Розширювачів по дроту можна використовувати проміжні комутатори Ethernet. У нашій лабораторії ми тестували Wi-Fi систему з 25 Розширювачів, підключених по дроту.

Якщо ви хочете організувати Wi-Fi систему, підключаючи Розширювачі виключно через Wi-Fi, бажано обмежити максимальну кількість Розширювачів у мережі до п'яти, включаючи Головний роутер (Контролер).

Відповідь: Ні, вам не потрібно встановлювати цей компонент на Розширювачах. Спеціальний системний компонент Контролер Wi-Fi системи повинен бути встановлений тільки на Головному роутері, який буде виступати в ролі Контролера.

Відповідь: Так. Ви можете підключати клієнтські пристрої до Розширювача як через Wi-Fi (смартфон, планшет, ноутбук, телевізор тощо), так і по дроту (ПК, NAS, вебкамери тощо).

Відповідь: Так. Окрім Домашньої мережі, також розширюється покриття Гостьової мережі та інших додаткових сегментів.

Відповідь: Для роботи Mesh Wi-Fi вмикається прихована службова мережа (бездротова транспортна мережа) для зв'язку між Контролером і Розширювачами. Трансляція прихованих мереж необхідна для коректної роботи Mesh Wi-Fi системи (підключення Розширювачів через Wi-Fi). Більше інформації можна знайти в статті:

Що за приховані мережі Wi-Fi транслює роутер?

Відповідь: Так, усі USB-додатки (підключення зовнішніх накопичувачів, дисків, принтерів, медіабібліотека DLNA, вбудований торрент-клієнт Transmission, CIFS/SMB, FTP, SFTP, WebDAV, модуль IP-телефонії Keenetic Plus Dect) працюють на Розширювачах.

Відповідь: Ні. У режимі Розширювач роутер стає звичайним комутатором 2-го рівня, на якому можуть працювати USB-додатки, але USB-модеми не підтримуються.

Крім того, на Розширювач неможливо запустити VPN-сервер, оскільки для цього потрібні NAT і маршрутизація між клієнтами сервера та сегментами локальної мережі, які відсутні в режимі Розширювач.

Відповідь: Ні. Основні налаштування мережі можна змінити лише на Головному роутері, і після зміни вони автоматично передаються на Розширювачі.

Наступні налаштування бездротової мережі не будуть доступні для редагування на Розширювачах — Ім’я мережі (SSID), Захист мережі (протокол безпеки), Пароль (ключ безпеки), налаштування безшовного роумінгу, номер бездротового каналу (якщо Розширювач підключений за технологією mesh Wi-Fi), IP-налаштування, списки контролю доступу (Білий/Чорний). Їх можна змінити лише на Контролері Wi-Fi системи (Головному роутері). На Розширювачах можна змінити параметр Потужність сигналу.

Відповідь: Це залежить від кількох факторів. Коли Розширювач підключений через Mesh Wi-Fi, цей параметр буде заблокований у тому діапазоні, в якому Контролер підтримує mesh-з'єднання з Розширювачами. У дводіапазонних пристроях це налаштування заблоковано в мережі 5 ГГц, а в однодіапазонних пристроях — у мережі 2,4 ГГц.

Іншими словами: якщо Контролер підключений до Розширювача через Wi-Fi, він встановить з ним транспортне (службове) з’єднання і заблокує канал в діапазоні, в якому воно працює; якщо Контролер підключений до Розширювача по дроту, то в цьому випадку транспортне з'єднання можна вимкнути, і тоді можна буде змінювати канали на Розширювачі.

Але при вимкненому транспортному з'єднанні ви втратите частину функціональності резервування з'єднання: у mesh Wi-Fi є можливість одночасно підключитися до Розширювача через кабель Ethernet і мережу Wi-Fi. Дротове з’єднання матиме пріоритет. У разі обриву кабелю або втрати з’єднання з Контролером, Розширювач встановить з’єднання Wi-Fi. Щоб відбулося перемикання, на Контролері має бути увімкнена Бездротова транспортна мережа.

Відповідь: Так, це з'єднання підтримується. З'єднання між головним роутером і Розширювачем буде в діапазоні 2,4 ГГц. У цьому випадку на Розширювачі працюватимуть обидва діапазони: 2,4 і 5 ГГц.

Відповідь: Ні. При використанні дводіапазонної моделі в якості Розширювача при захопленні в Mesh Wi-Fi систему, бездротове транспортне з’єднання працюватиме лише в діапазоні 5 ГГц (наразі це обмеження дизайну Mesh Wi-Fi системи). Якщо ви хочете, щоб ваш Розширювач працював виключно в діапазоні 2,4 ГГц, використовуйте однодіапазонну модель роутера.

Відповідь: Якщо ви хочете організувати Wi-Fi систему на основі найсучаснішого та актуального стандарту Wi-Fi 6, необхідно використовувати всі пристрої, що підтримують цей стандарт. Якщо ви використовуєте у своїй Wi-Fi системі пристрої з різними стандартами, клієнти Wi-Fi, що підтримують 802.11ax, зможуть використовувати цей протокол лише при підключенні до пристрою з підтримкою 802.11ax.

Відповідь: Так, якщо ви хочете призначити IP-адресу Розширювача вручну, зверніться до статті:

Відповідь: Так. Ви можете підключити Розширювачі до Головного роутера через додатковий комутатор у конфігурації «зірка» або «ланцюжок».

Відповідь: Keenetic Mesh Wi-Fi система використовує протоколи 802.11r/k/v для автоматичного перемикання між точками доступу, але насправді якість безшовного роумінгу Wi-Fi дуже залежить від конструкції клієнта та наявності/відсутності підтримки протоколів клієнтом. Щоб безшовний роумінг між точками доступу працював належним чином, клієнт повинен підтримувати протоколи 802.11r/k/v. Протокол 802.11r прискорює роумінг між точками доступу, тоді як два інших протоколи просто інформують клієнтів про точки доступу в домені роумінгу та рекомендують роумінг між сусідніми діапазонами.

На клієнтських пристроях без підтримки протоколу швидкого роумінгу 802.11r, роутери Keenetic можуть використовувати перехід із кешуванням PMK.

Для отримання додаткової інформації про механізм безшовного роумінгу дивіться інструкції:

Відповідь: Роутери Keenetic використовують власну реалізацію mesh Wi-Fi системи та механізм безшовного роумінгу Wi-Fi Keenetic. Кожен виробник має свій власний механізм розподілу PMK R1, і це не вказано в стандарті. Тому точки доступу від різних виробників не зможуть працювати в одному мобільному домені 802.11r.

Mesh Wi-Fi система була розроблена для роботи в межах нашої власної технологічної «екосистеми». Тестування на сумісність з обладнанням інших виробників не проводилося. У нашій лабораторії Mesh Wi-Fi система тестується лише на моделях Keenetic. Якщо ви хочете організувати єдину Wi-Fi систему з безшовним роумінгом і отримати повну сумісність пристроїв і доступну функціональність, використовуйте пристрої Keenetic для побудови локальної мережі.

Відповідь: Виконайте на ньому скидання до заводських налаштувань, а потім знову підключіть і захопіть його.

Це можна зробити без скидання; у цьому випадку в інтерфейсі командного рядка (CLI) Розширювача виконайте послідовно такі команди:

Відповідь: Можуть виникнути проблеми із сумісністю між деякими клієнтами Wi-Fi та точкою доступу. Іноді мобільні пристрої не можуть підключитися до точки доступу, на якій увімкнено роумінг 802.11r (FT). У цьому випадку це залежить від реалізації драйвера Wi-Fi на мобільному пристрої. Деталі та рішення можна знайти в статті Why can't a home network client connect to my Wi-Fi network?.

Відповідь: Якщо Wi-Fi система захоплює Розширювач, на Розширювачі встановлюється пароль для облікового запису адміністратора (admin), який використовується на Контролері.

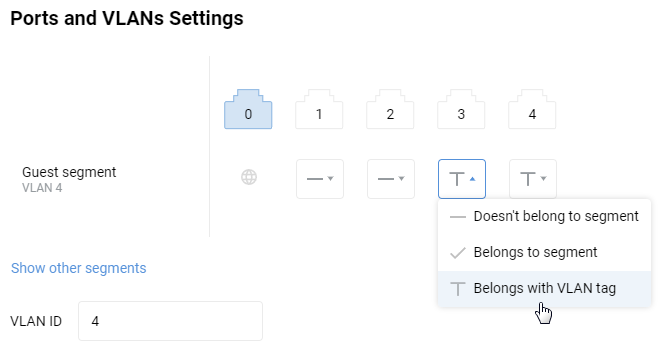

Відповідь: На вашому Головному роутері (Контролері Wi-Fi), налаштування для Гостьового сегмента повинні бути встановлені на «Належить із тегом VLAN» на портах, до яких підключені Розширювачі. Іншими словами, VLAN Гостьової мережі має бути вказано на порту, який використовується для підключення Розширювачів. Наприклад, якщо Розширювачі підключені до портів 3 і 4 Головного роутера, конфігурація повинна виглядати так:

Якщо Розширювачі підключені не безпосередньо до Контролера, а до керованого комутатора, переконайтеся, що його порти, які включають усі вузли Системи, є транковими (тобто прозоро пропускають теговані кадри 802.11q розміром 1522 байти) і що протокол STP на цих портах було вимкнено.

Якщо ви використовуєте некерований комутатор, зазвичай нічого робити не потрібно. У рідкісних випадках причиною відсутності з'єднання між Розширювачем і Контролером може бути дуже старий комутатор, який не пропускає теги VLAN.

Відповідь: Так, це можливо, хоча така схема підключення не є стандартною. Звичайно, в цьому випадку ви втрачаєте багато функціональних можливостей, не маючи Keenetic в якості Головного роутера у вашій мережі, але такий сценарій можливий, і він описаний у статті:

Тільки точки доступу Voyager Pro та Orbiter Pro мають цю функцію. В якості інжектора PoE ми рекомендуємо використовувати Keenetic PoE+ Адаптер (KN-4510), який сумісний з точками доступу. Keenetic PoE+ Інжектори будуть оптимальними для живлення кількох пристроїв, але якщо вам потрібно живити більше пристроїв, доцільно використовувати PoE комутатори, такі як Keenetic PoE+ комутатор 5 (KN-4610) або Keenetic PoE+ комутатор 9 (KN-4710). Для отримання додаткової інформації див. статтю ???.
