Типи роз'ємів для підключення зовнішніх антен Wi-Fi
Як визначити тип антенного роз'єму, що використовується на корпусі маршрутизатора? Який роз'єм повинен бути на зовнішній антені для підключення до маршрутизатора?
Деякі моделі мають знімні антени, що дозволяє підключати зовнішню антену Wi-Fi. На корпусі пристрою використовується роз'єм типу RP-SMA.
Примітка
Тип роз'єму визначає не штир, а різьба. Роз'єм RP-SMA Female (розетка) завжди має зовнішню різьбу, тоді як роз'єм RP-SMA Male (штекер) — внутрішню. Штекер RP-SMA Male завжди накручується.
Штекер (plug) — це коли різьба внутрішня.
Розетка (jack) — це коли різьба зовнішня.
Знімні антени Wi-Fi

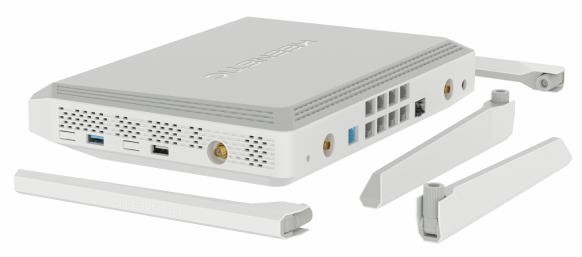

Деякі моделі Keenetic мають знімні антени Wi-Fi та оснащені роз'ємом для підключення зовнішньої антени Wi-Fi (купується окремо).

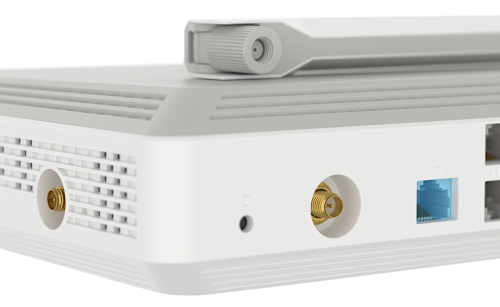

На корпусі використовується штирьовий роз'єм типу RP-SMA:
Роз'єми RP-SMA (Reverse Polarity SMA, іноді позначається як SMA-R) є протилежністю роз'єму SMA: там, де внутрішня різьба, посередині є отвір, а там, де різьба зовнішня, — штир. Роз'єм типу RP-SMA також називають роз'ємом SMA зі зворотною полярністю.
Роз'єми RP-SMA бувають двох видів:
RP-SMA зі штекерною (male) частиною |  |
RP-SMA з розетковою (female) частиною |  |
Оскільки на корпусі маршрутизатора використовується роз'єм типу RP-SMA Female (розетка) зі штирем:
Зовнішня антена для підключення повинна мати роз'єм RP-SMA Male (штекер) з гніздом:

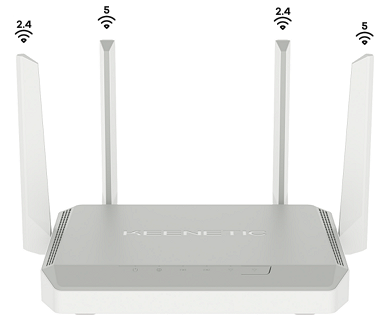

У моделі Giant антени розділені по діапазонах, одна за одною. Якщо дивитися на пристрій спереду, антени розташовані наступним чином:
Модель Peak підтримує MIMO 4x4, тому всі антени є дводіапазонними.
Важливо
Внутрішній тракт від вбудованого радіомодуля Wi-Fi до роз'єму RP-SMA має хвильовий опір 50 Ом. Рекомендується підключати зовнішню антену та кабельну збірку з таким самим хвильовим опором.
