Інструкція користувача

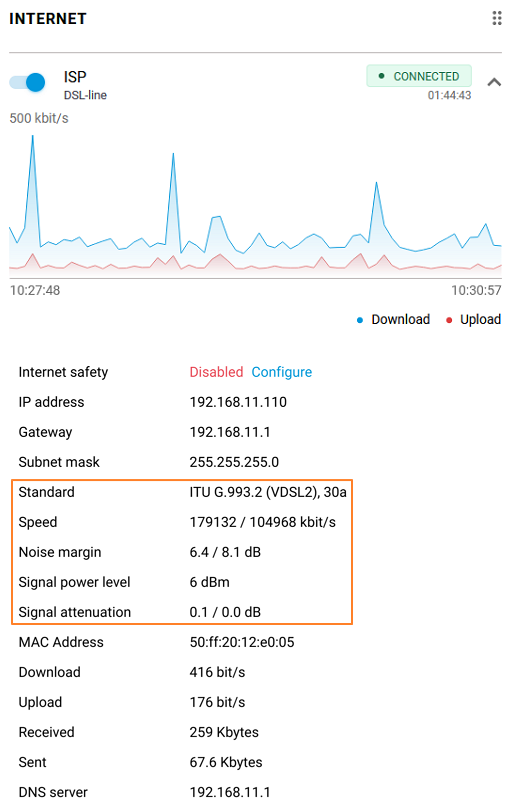

У вебінтерфейсі Keenetic DSL (KN-2010) на сторінці Системний монітор на інформаційній панелі Інтернет можна переглянути стан з'єднання VDSL, його поточні параметри, та виконати початкову діагностику.

Основні технічні характеристики встановленого з'єднання VDSL відображаються в параметрах Стандарт, Швидкість, Запас по шуму, Рівень потужності сигналу та Загасання сигналу. VDSL2 використовує ті ж параметри, що й технологія ADSL2+. Нижче наведено описи основних параметрів і характеристик фізичного каналу зв'язку (орендованої лінії).

Стандарт — стандарт VDSL, за допомогою якого встановлюється з'єднання з DSLAM (комутатором DSL).

Keenetic DSL (KN-2010) підтримує стандарт VDSL ITU-T G.993.2 (VDSL2) і профілі 8a, 8b, 8c, 8d, 12a, 12b, 17a, 30a.

VDSL2 є розширенням стандарту G.993.1 (VDSL), який дозволяє передавати асиметричний і симетричний трафік (DS і US) по мідній парі довжиною до 1,5 км. Основною і єдиною модуляцією є DMT (Discrete Multi-Tone). Технологія VDSL2 використовує діапазон робочих частот до 30 МГц. Для прийому даних використовується смуга 12 ~ 18 МГц, для передачі — 18 ~ 30 МГц.

Швидкість каналу VDSL2 безпосередньо залежить від довжини орендованої лінії. Максимально доступна швидкість передачі даних досягається на відстані до 300 метрів. Швидкість починає знижуватися з відстані 0,5 км, а на довжині лінії 1 км і більше можна спостерігати значне падіння швидкості.

Стандарт VDSL2 визначає широкий спектр профілів. Порівняльна таблиця профілів:

Швидкість — це швидкість каналу підключення до DSLAM. Відображаються дві швидкості: перше число — це швидкість прийому, тобто швидкість до абонента (DS / вхідний потік), а друге число — швидкість передачі, тобто від абонента (US / вихідний потік).

Максимальна теоретично досяжна швидкість каналу відповідно до стандарту VDSL2 становить 200 / 100 Мбіт/с.

Запас по шуму використовується як критерій оцінки стану лінії та визначає мінімальну межу, за якої рівень сигналу перевищує рівень шуму. Запас по шуму є хорошим показником якості лінії. Межа запасу шуму передачі становить 6 дБ, значення, нижче якого з’єднання VDSL взагалі не гарантується. Якщо запас по шуму нижчий за 6 дБ, можуть виникати часті переривання.

Якщо запас по шуму перевищує 10 дБ, лінія має хороші параметри для передачі даних. Чим вищий запас по шуму, тим краща якість лінії. Значення параметра Запас по шуму має бути 6 дБ або вище. Воно може досягати 30 дБ при використанні короткої лінії.

У полі Запас по шуму відображаються два значення — перше число для напрямку до абонента (DS), а друге — для напрямку від абонента (US).

Значення Запас шумoстійкості [дБ]:

При підключенні VDSL-модема до DSLAM співвідношення між параметрами запасу по шуму, швидкості з'єднання і довжини лінії є наступним:

Рівень потужності сигналу (Вихідна потужність) — показує вихідну потужність сигналу під час синхронізації модему з DSLAM. Зазвичай вихідна потужність при відправці даних становить приблизно 10 дБм. Це значення може бути нижчим через втрату потужності сигналу.

Загасання сигналу — показує загасання сигналу в лінії під час синхронізації модему з DSLAM (цей параметр повинен бути менше 45 дБ). Загасання залежить від довжини кабелю між VDSL-модемом і DSLAM. Чим вище значення цього параметра, тим нижча якість лінії і, отже, тим менша швидкість прийому/передачі. Оптимальні значення повинні бути в межах від 5 дБ до 30 дБ (для відмінної та хорошої лінії). Значення загасання 45 дБ і вище означає, що лінія не підходить для використання VDSL.

У полі Загасання сигналу відображаються два значення — перше число для напрямку до абонента (DS), а друге — для напрямку від абонента (US).

Значення параметра Загасання сигналу [дБ]:

Якщо продуктивність вашого VDSL-з'єднання незадовільна, зверніться до свого Інтернет-провайдера для вирішення проблеми з фізичним каналом.

Для отримання додаткової інформації про специфікацію стандарту VDSL2, перейдіть за посиланням.
