Підключення зовнішніх спрямованих антен до Keenetic із вбудованим модемом 5G/4G/3G
На корпусі Keenetic Runner 4G (KN-2211) є роз’єми для зовнішніх широкосмугових антен 5G/4G (для вбудованого модема 5G/4G/3G). У комплект поставки входять дві знімні антени LTE (докладнішу інформацію про них можна знайти в статті «Характеристики комплектних знімних антен LTE»).
 |
Додаткова зовнішня антена MIMO (з двома кабелями) або антена SISO (з одним кабелем) може бути встановлена замість комплектних кімнатних антен LTE для роботи на великих відстанях від базових станцій. Антени купуються окремо.
 |
Рекомендації по вибору зовнішніх антен
Якщо вам відома частота підключення до базової станції, має сенс використовувати вузькосмугову антену. Сигнали інших частот не погіршать якість сигналу.
Якщо немає інформації про частоту підключення до базової станції, рекомендується використовувати широкосмугову антену.
Уточніть у виробників параметри підключення та встановлення зовнішньої антени: коефіцієнт підсилення антени, довжина кабелю та монтажні кронштейни.
У маршрутизаторах Keenetic внутрішній тракт від вбудованого модема до роз’єму SMA має хвильовий опір
50 Ом. Рекомендується підключати зовнішню антену та кабельну збірку з таким же опором.
У маршрутизаторі Keenetic Runner 4G (KN-2211) використовується роз’єм SMA-female (розетка), тому зовнішня антена, що підключається, повинна бути оснащена роз’ємом SMA-male (вилка).
 |
Для отримання додаткової інформації про роз’єми SMA див. статтю «Типи антенних роз'ємів, що використовуються в маршрутизаторах Keenetic».

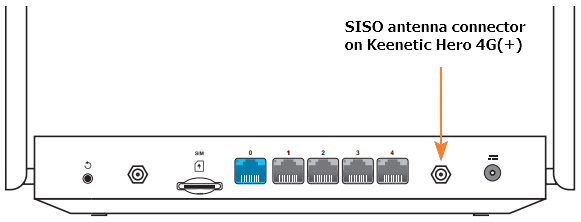

При підключенні антени SISO, використовуйте наступний роз’єм на корпусі.
 |
 |
Примітка
Деякі зовнішні антени SISO та MIMO (іншими словами, дві антени SISO в одному корпусі) мають на роз’ємах кабелю маркування, що вказує напрямок поляризації.
Історично склалося так, що оператори встановлюють базові станції в міських районах з антенами MIMO перехресної поляризації (похила поляризація під кутом +45/-45 градусів), тоді як станції з вертикальною поляризацією можуть використовуватися в сільських районах.
Вертикальна поляризація показала кращу ефективність поширення радіосигналу при огинанні перешкод, ніж горизонтальна.
Якщо антена на базовій станції має вертикальну поляризацію, то встановлення абонентської антени MIMO в положення лінійної (вертикальної та горизонтальної) поляризації може забезпечити кращий сигнал. У цій ситуації слід підключити роз’єм на антені MIMO з вертикальною поляризацією до маршрутизатора Keenetic в роз’єм Tx/Rx (його ще називають роз’ємом для антени SISO), а з горизонтальною поляризацією — в роз’єм Rx.

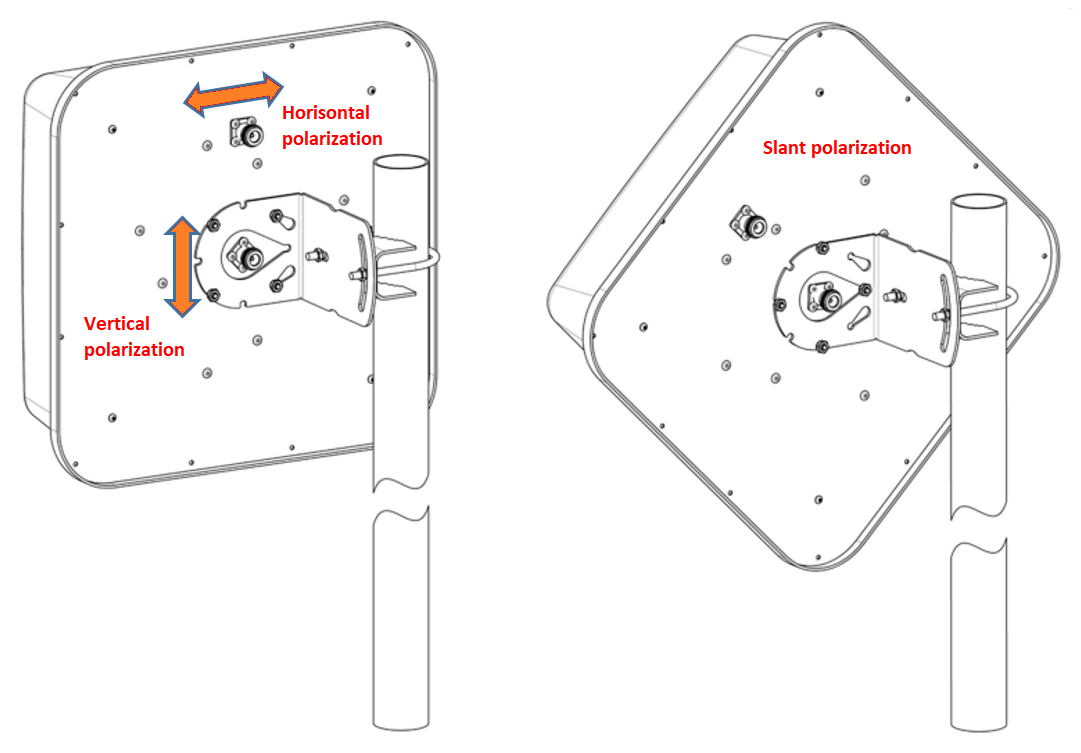

Як правило, конструкція зовнішніх MIMO-антен дозволяє встановлення як з лінійною (зображення ліворуч), так і з перехресною поляризацією (зображення праворуч):
Зазвичай виробник позначає роз’єми (входи) зовнішньої MIMO-антени напрямком поляризації.
