Технологія Power over Ethernet (PoE) у Keenetic Voyager Pro/Orbiter Pro

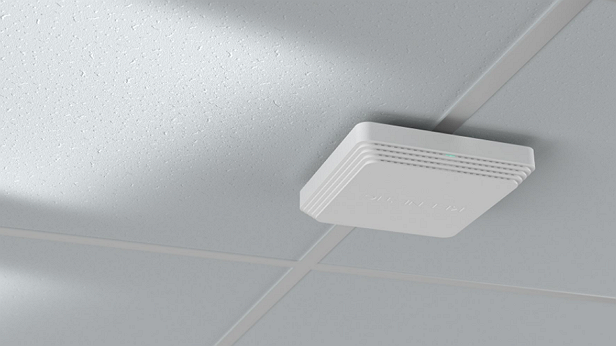

Моделі Keenetic Orbiter Pro та Voyager Pro можуть живитися від адаптера живлення або за технологією Power over Ethernet (PoE).
Маршрутизатор Orbiter Pro підтримує IEEE 802.3af/at (PoE/PoE+), а Voyager Pro підтримує IEEE 802.3at (PoE+).

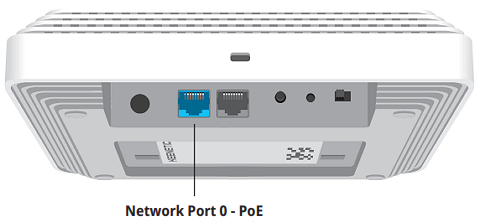

Щоб живити пристрій через PoE, потрібно під’єднати кабель Ethernet від джерела живлення, сумісного зі стандартом IEEE 802.3af/at (PSE, наприклад мережевого комутатора PoE або інжектора PoE), до blue '0 - PoE' порту (через нього маршрутизатор/точка доступу може отримувати живлення PoE). Якщо підключені і PoE і адаптер живлення, адаптер матиме пріоритет.
Важливо
Моделі Orbiter Pro і Voyager Pro не підтримують Passive PoE. Щоб уникнути пошкодження, Їх не слід підключати за допомогою цієї технології.
Коротко про технологію PoE (Power over Ethernet).
PoE це технологія, яка дозволяє передавати електроенергію на віддалений клієнтський пристрій разом із даними через стандартну виту пару в мережі Ethernet (зазвичай категорія Кабель 5e з роз'ємами 8P8C). Ця технологія дозволяє подавати живлення на точки доступу Wi-Fi, IP-камери, IP-телефони, маршрутизатори, мережеві комутатори та інші пристрої, де електричний кабель або 220 V розетка не може бути встановлена.
Технологія PoE регулюється стандартами IEEE 802.3af-2003, IEEE 802.3at-2009 (PoE+) і IEEE 802.3bt-2018 (PoE++).
Power Source або Power Source Equipment (PSE) — це можуть бути комутатори Ethernet та інше мережеве обладнання із підтримкою PoE, яке може подавати живлення на мережеві пристрої через кабель Ethernet. PSE може працювати в обох конфігураціях — Endspan і Midspan.
Powered Device (PD) клієнти можуть бути точками доступу Wi-Fi, маршрутизаторами, IP-телефонами, IP-камерами, різними датчиками та іншими периферійними пристроями, які здатні отримувати живлення через Ethernet.

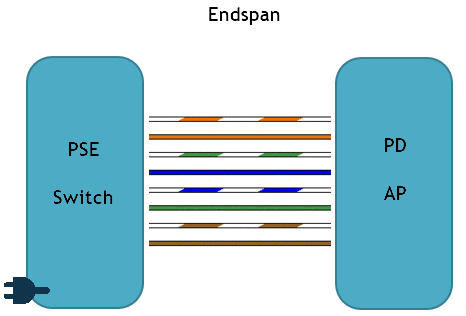

Конфігурація живлення Endspan зазвичай являє собою мережевий комутатор або інжектор, який забезпечує живлення від кінця кабельної лінії безпосередньо до споживача PoE.

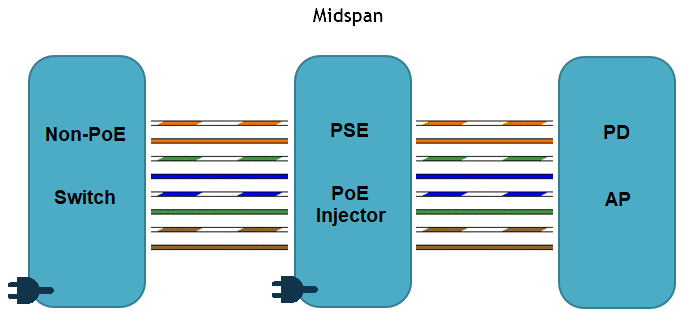

Є також конфігурація Midspan, яка використовує проміжні джерела живлення - зазвичай інжектори PoE (адаптери), які забезпечують живлення споживачів PoE від середини кабельної лінії та розташовані між мережевим комутатором і пристроєм PD. Інжектори використовуються, коли PoE необхідний на окремих лініях мережі. Вони дозволяють споживачам PoE підключатися до звичайних комутаторів без PoE.
Важливо
Мережевий комутатор PoE в конфігурації Endspan забезпечить більш надійне та зручне джерело живлення, з меншою кількістю потенційних точок відмови, та є простішою, ніж конфігурація Midspan.
Блок живлення подаватиме живлення на кабель, лише якщо підключений пристрій підтримує технологію PoE. Таким чином, обладнання без PoE, випадково підключене до пристрою з живленням, не буде пошкоджено.
Конфігурацію Midspan можна використовувати, коли заміна комутатора без PoE небажана, і вам потрібно лише додати живлення до мережі, як правило, за допомогою PoE інжектора
Крім того, існують спліттери — пристрої, призначені для підключення звичайних мережевих пристроїв без підтримки PoE до мережі PoE. Вони розділяють живлення та дані, що надходять через той самий кабель до двох окремих роз’ємів — роз'єму RJ45 і роз’єму живлення.
PoE інжектор і PoE спліттер разом можна використовувати для передачі живлення через Ethernet у звичайній мережі без пристроїв з підтримкою PoE.
Пристрої PoE мають зворотну сумісність — потужніші джерела живлення стандарту 802.3bt можна використовувати для PoE і PoE+ споживачів менш потужних стандартів 802.3af і 802.3at.
Примітка
Вимоги до кабелю.
Використовуйте кабель з витою парою категорії 5е або вище для підключення пристроїв через PoE.
Провідники повинні бути мідними, а не обмідненими і перерізом не менше 0.5 кв. mm (24 AWG). Опір провідників не повинен перевищувати 9.38 Ω/100 m.
Максимальна відстань для живлення PoE через кабель вита пара обмежена 100 m, як зазначено в стандарті IEEE 802.3af/at. Однак на практиці зазвичай не рекомендується використовувати кабелі довші ніж 75 метрів.
Стандарт IEEE 802.3af (PoE) передбачає два методи передачі кабелю по витій парі, які називаються Type A і Type B:
Type A — передача електроенергії та даних здійснюється по провідниках
1, 2, 3, and 6. Провідники номер4, 5, 7, і8не використовуються.Type B — жили
4, 5, 7, and 8використовуються для живлення. Дані передаються по жилах1, 2, 3, і6.
Усі споживачі та спліттери PoE можуть використовувати обидва типи; джерела живлення зазвичай підтримують лише один.
Стандарт IEEE 802.3at (PoE+) використовує лише метод Type B. Якщо ви використовуєте восьми жильний кабель категорії 5е , або вище, у вашій локальній мережі, вам не потрібно турбуватися про тип PoE, оскільки все обладнання PoE працюватиме з цим типом кабелю.
У таблиці нижче наведено характеристики стандартів PoE 802.3af/at .
Характеристика / Стандарт | IEEE 802.3af (PoE) | IEEE 802.3at (PoE+) |
|---|---|---|
Вихідна потужність PSE [Вт] | 15,4 | 30 |
Потужність при PD [Вт] | 12,95 | 25,5 |
Вихідна напруга PSE [В] | 44 - 57 | 50 - 57 |
Напруга на PD [В] | 36 - 57 | 42,5 - 57 |
Максимальний струм в парі [мА] | 350 | 600 |
Максимальний опір кабелю [Ом] | 20 (для кат.3) | 12,5 (для кат.5) |
Класи потужності | 0 - 3 | 0 - 4 |
Примітка

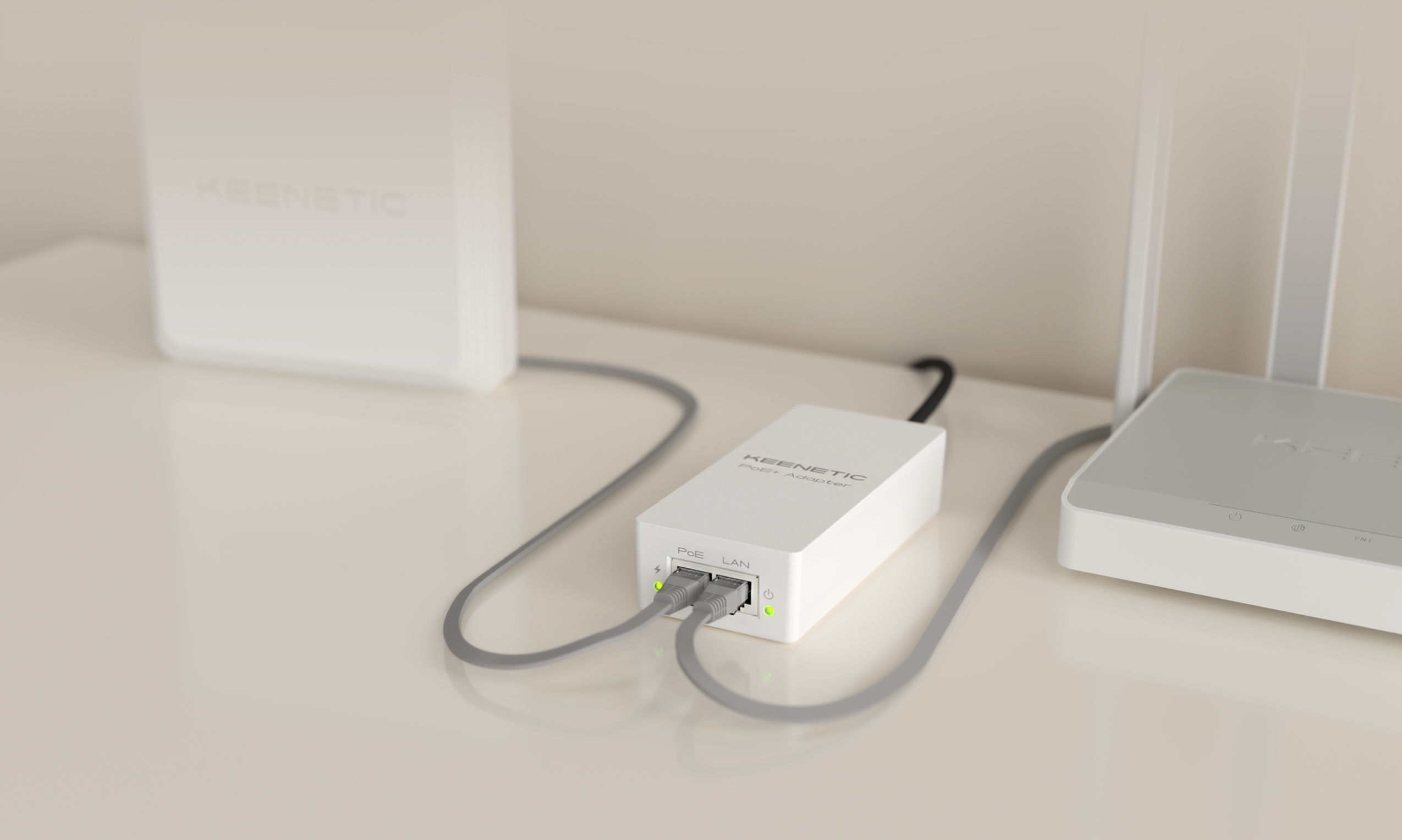

Ми рекомендуємо використовувати наш Keenetic адаптер PoE+ (KN-4510), який сумісний з точками доступу Orbiter/Voyager Pro, в якості інжектора PoE.

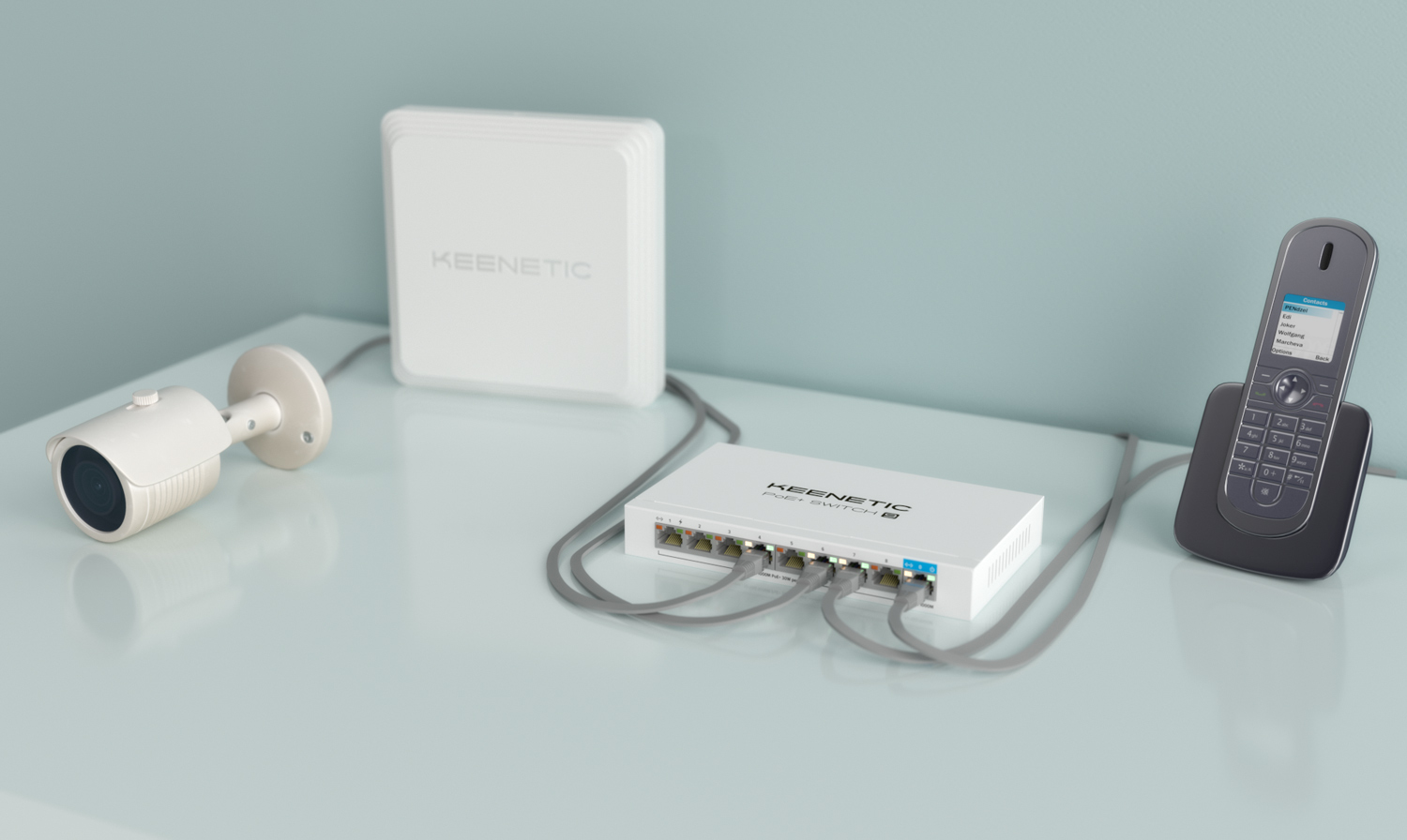

Інжектори Keenetic PoE+ будуть оптимальними для ситуативного живлення кількох пристроїв. Якщо живлення потрібне для більшої кількості точок доступу, доцільно використовувати комутатори PoE, наприклад Keenetic комутатор PoE+ 5 (KN-4610) або Keenetic комутатор PoE+ 9 (KN-4710).
Вибираючи інжектор PoE, переконайтеся, що він відповідає стандартам 802.3af/at і забезпечує достатню потужність для живлення точок доступу (12 W для Orbiter Pro і 18 W для Voyager Pro).
Не використовуйте інжектор, який підтримує Passive PoE.
Існує альтернативний спосіб підключення, який називається Passive PoE або Passive 24 В. Це не стандартне рішення Power over Ethernet у вигляді проміжного комплекту адаптерів (інжектор і спліттер), який можна використовувати для підключення пристроїв до обладнання, яке не підтримує PoE. Пасивний PoE означає, що пристрій не відповідає технічним характеристикам 802.3af/at та не виконує жодних перевірок живлення та не підтримує узгодження напруги під час підключення, що може пошкодити будь-яке обладнання, яке не призначене для отримання пасивного живлення PoE.
